你需要知道的LED显示屏防雷小知识
户外LED显示屏的防雷主要有四部分：
一、户外屏的直击雷防护
户外屏未处于附近高大建筑物的直击雷保护范围内的需在屏钢结构顶部或附近设置避雷针。
二、户外屏的感应雷防护
1、大屏电源系统做1-2级电源防雷，信号线路加装信号防雷器。
2、机房电源系统做3级防雷保护，信号出/入机房内设备端加装信号防雷器。
三、所有LED大屏线路（电源和信号）应屏蔽埋地敷设。
四、前端（户外屏）和机房接地系统应满足系统要求。（一般前端接地电阻应小于等于4欧姆，机房接地电阻应小于等于1欧姆）
.jpg)

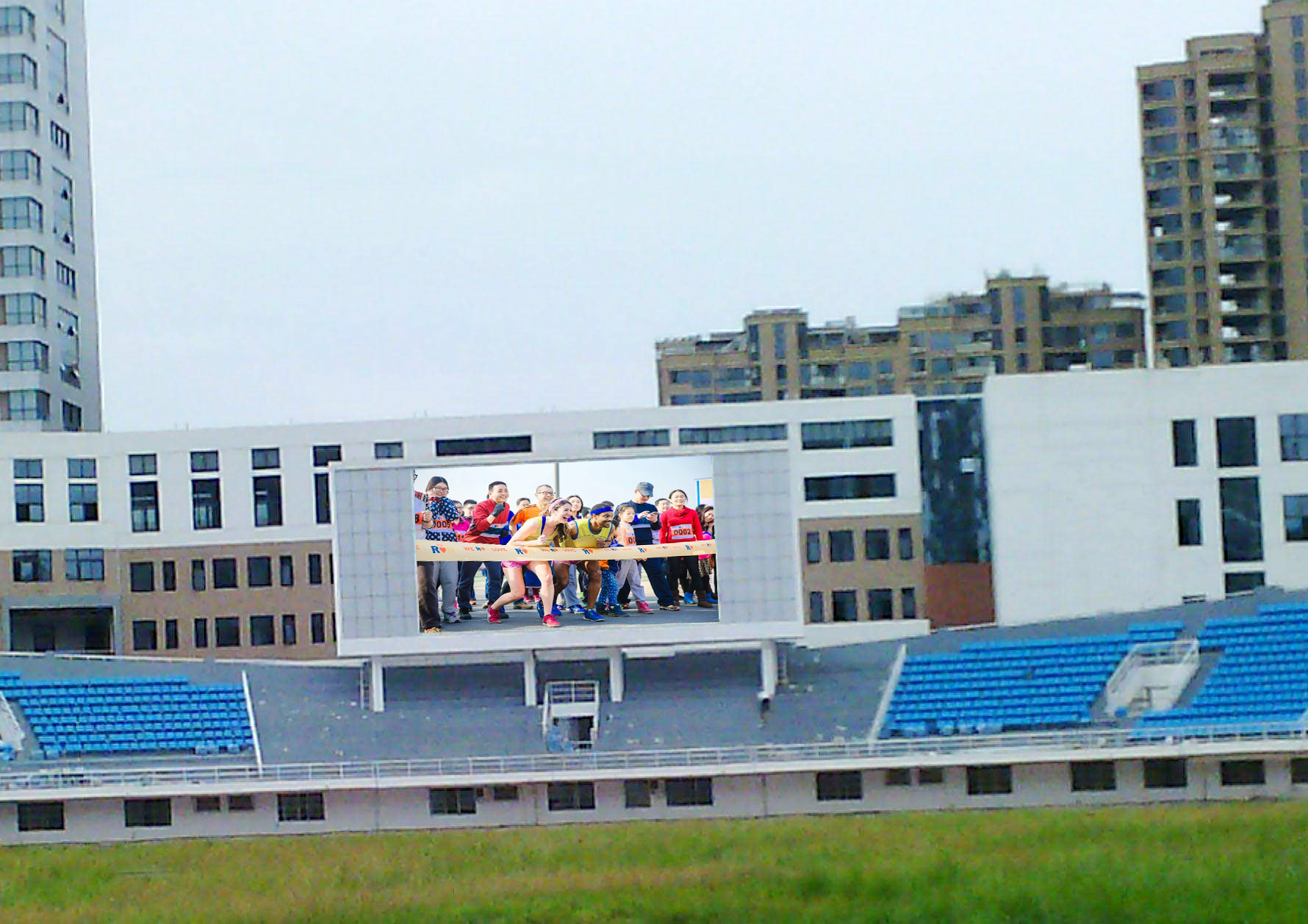

LED显示屏防雷
LED显示屏的应用范围很广，不仅是室内，在室外的应用也很多。根据LED显示屏的用处，安装的位置也不同，有些还被安装在室外高处，而安装的支架一般是铁质的。在夏季雷雨多发的季节，LED显示屏成为雷击目标的概率很大。而LED显示屏一旦遭到雷击，因其是高密度集成显示，对于抗干扰的敏感度很高，雷电对它的危害会造成机、电、热的破坏，甚至引起火灾。因此，LED的防雷保护措施是必不可少的。
LED显示屏的雷措施：
1、针对直击雷的防护，在LED显示屏(户外)的支撑结构上安装避雷针，室内LED显示屏或者旁边有高大建筑物的LED显示屏，可以不用考虑安装避雷针。
2、针对钢结构的反击，将刚结构与；ED显示屏的外壳相连，做好等电位，并做好接地，接地阻值一般要求小于10欧姆，阻值如果达不到要求，就要做附加的人工接地网。防雷器也要做好接地。
3、针对电源线上感应的雷电流，在电源线上加装单相或者三相电源防雷器。相线的链接线截面积不能小于10mm平方，连接地线截面积面积不能小于16mm平方。
4、针对信号线上感应的雷电流，在信号线上加装信号防雷器。信号避雷器根据系统的信号接口而定，如果是网线则安装网络信号防雷器，串行接口则安装DB9接口防雷器等等。连接地线截面积不能小于1.5mm平方。
1、直击雷保护：空旷地带，周围无高大建筑，证明你的立杆位于LPZOA区，容易遭受直击雷。所以必须要加避雷针，避雷针高度计算以滚球法计算。如果嫌麻烦，以前的45度折线法（以避雷针尖为中心，45度角罩下来的地方属于被保护范围）也可以用一下，只是精度没那么高。
2、防雷接地网：安了避雷针，必须就要做一个简易地网作雷电的泄流通道。通常采用打角钢用扁钢连接的方式比较省钱。
3、浪涌保护措施：由于配电箱内有光端机和视频服务器，它们的供电必须要有保障，所以在他们的供电处设计一个防雷插座作供电电源的防护。另外有引入电源箱的信号线均应该安装电压和接口相匹配的防雷器。光纤端不用安装，因为光纤为绝缘器材不会受感应雷影响，但光纤加强芯必须就近接地，避免静电感应及雷电热效应损坏光纤。
